液壓式壓差式靜力水準儀沉降監測系統

一、液壓式壓差式靜力水準儀沉降監測系統概述：

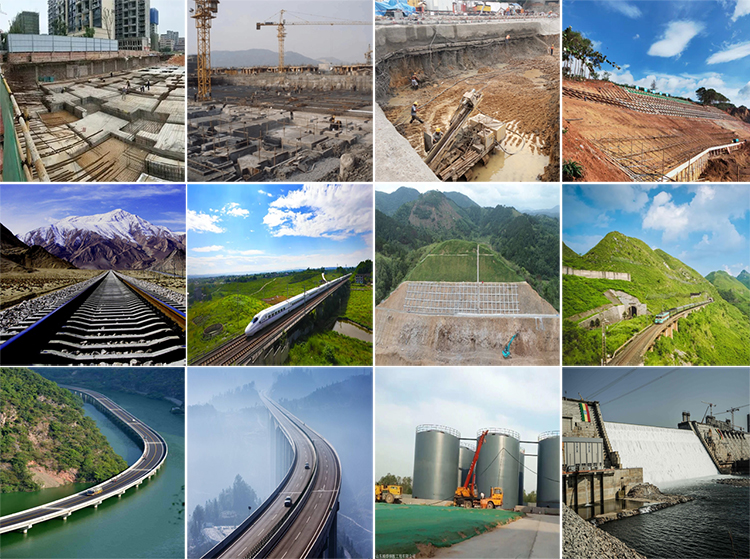

液壓式壓差式靜力水準儀沉降監測系統應用于地基、基坑、隧道、軌道、高鐵、公路、山體、邊坡、大壩、電站、基塔、大型儲灌等基礎設施沉降長期監測場合。

工程從建設到使用結束，均希望達到設計的質量標準，確保安全使用,并盡量延長使用期限。工程的主體沉降監測是為了預報在主體結構施工過程和使用過程中可能出現的過大的建筑物豎向變形或下沉或上浮，及時反饋建筑物的安全情況，以確保安全可靠。也能為以后的工程設計中提供理論依據和經驗。

（一）、液壓式壓差式靜力水準儀沉降監測的目的

     1、根據現場沉降監測的數據分析來評價工程的安全狀態；

     2、在數據采集的基礎上，對監測數據進行分析和預測，進行預警、報警，并將沉降監測報告和分析報告及時提交業主、監理、施工單位和安全管理組，為安全管理決策提供技術支持；

     3、積累數據和資料，為以后的工程設計、施工提供經驗；

     4、沉降監測數據經分析處理與必要的計算和判斷后，進行預測和反饋施工質量。

（二）、液壓式壓差式靜力水準儀沉降監測的意義

     1、運用現代化的信息技術來指導施工，提供可靠連續的沉降監測資料。

     2、及時整理監測信息，通過數據處理確立信息反饋資料，將現場測量結果與預測值相比較，以判別工程的安全狀況是否符合預期要求。

     3、通過工程沉降監測，確保建筑物安全，另外還可將監測結果與理論預測值相比較，用反分析法尋求更接近實際的理論公式用于指導其它與其相類似的工程。

（三）沉降是一個緩慢過程，在任何較短時期，反映到儲液罐液面的變化都會非常細微，能否實時、 地檢測到這個微小變化，反映出地基的微小沉降，做到防微杜漸，是衡量一個靜力水準儀產品好壞的關鍵，這對系統所集成液位傳感器的實時性、精密性提出了高要求。由于是戶外安裝，液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外，靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標，是由一個高精度的液位計，加上儲液罐、保護罩、通聯氣、水管等部件組成。

液壓式壓差式靜力水準儀是基于連通器原理，通過測量若干個相互聯通的安裝于被測量點儲液罐液面高度與測量基點（不動點）液罐液面高度的相對變化，反推出各個儲液罐安裝位置相對位置沉降變化量的一種精密儀器。

一、液壓式壓差式靜力水準儀沉降監測系統框架及組成：

（一）、框架圖

（二）、系統組成：

1、液壓式壓差式靜力水準儀 PT500-SZY10   數量：若干（至少2套以上）；

2、儲液/補液灌PT500-CYG01        數量：若干（1個/組）；

3、4G無線采集模塊 PT500-990      數量：1臺（每臺建議接入點數小于64）；

4、云服務器                       數量：1套（可用第三方）；

5、云監控平臺                     數量：1套（可用第三方）；

6、電源                           數量：1套（24VDC或220AC適配）；

7、戶外電箱                       數量：1個；

8、10mm液管                     數量：若干米（按現工程現場距離計算）；

9、通訊電纜                       數量：若干米（按現工程現場距離計算）；

10、布線保護管                    數量：若干米（按現工程現場距離計算）；

11、傳導介質（水或防凍液）       數量：若干升（按現工程現場距離計算）；

一、液壓式壓差式靜力水準儀沉降監測系統性能參數：

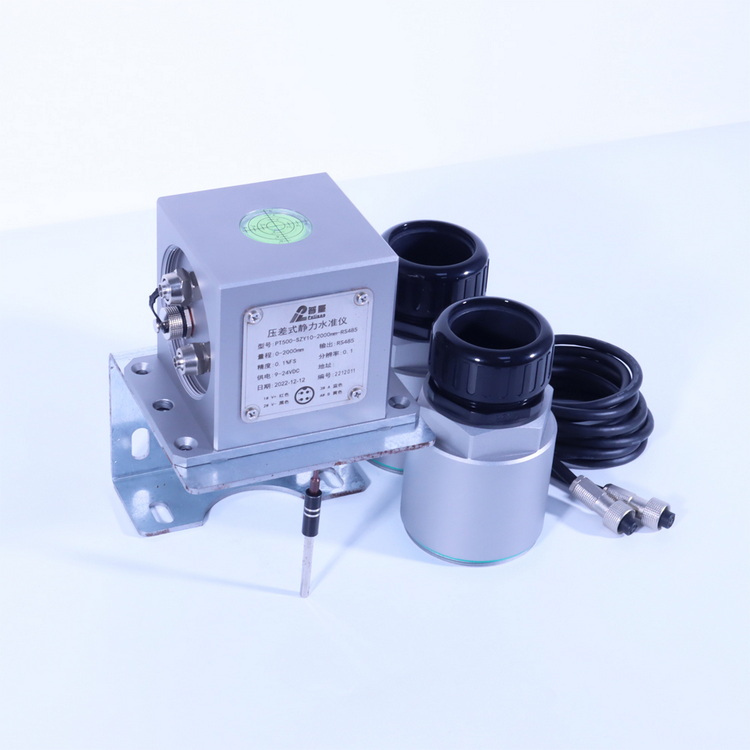

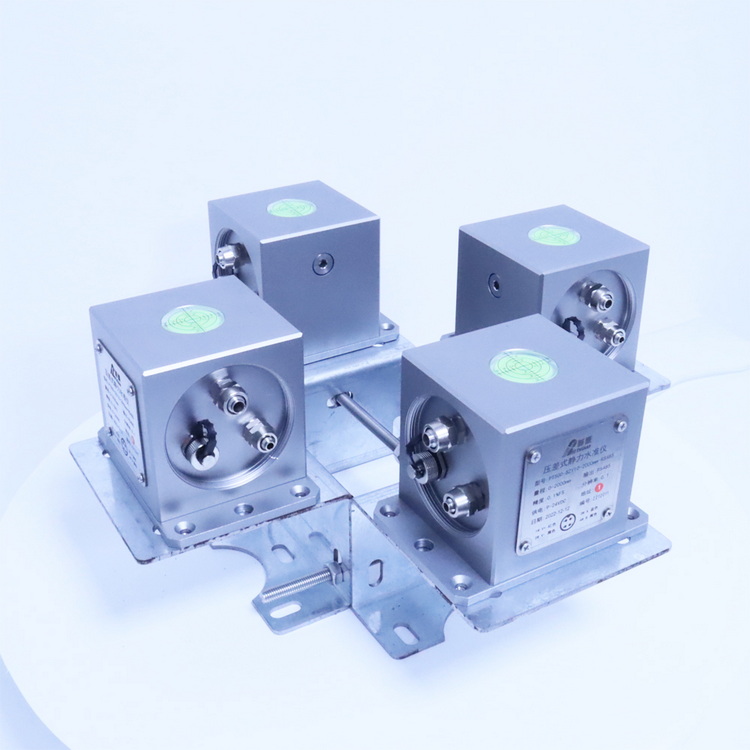

（一）、液壓式壓差靜水儀主要性能參數

1、量程 0～0.5m；1m；2m；5m；10m；

2、綜合精度 ±0.1%FS；

3、輸出信號 RS485-RTU（高度與溫度）

4、分辨率 0.01mm

5、供電電壓 24VDC(9～30VDC)

6、工作電流 <50mA(隨量程變化)

7、壽命 ≥100萬次

8、環境溫度 -40～70℃

9、濕度/露點 濕度90%，不能結露

11、防護等級 IP67

12、外形尺寸 85*85*85

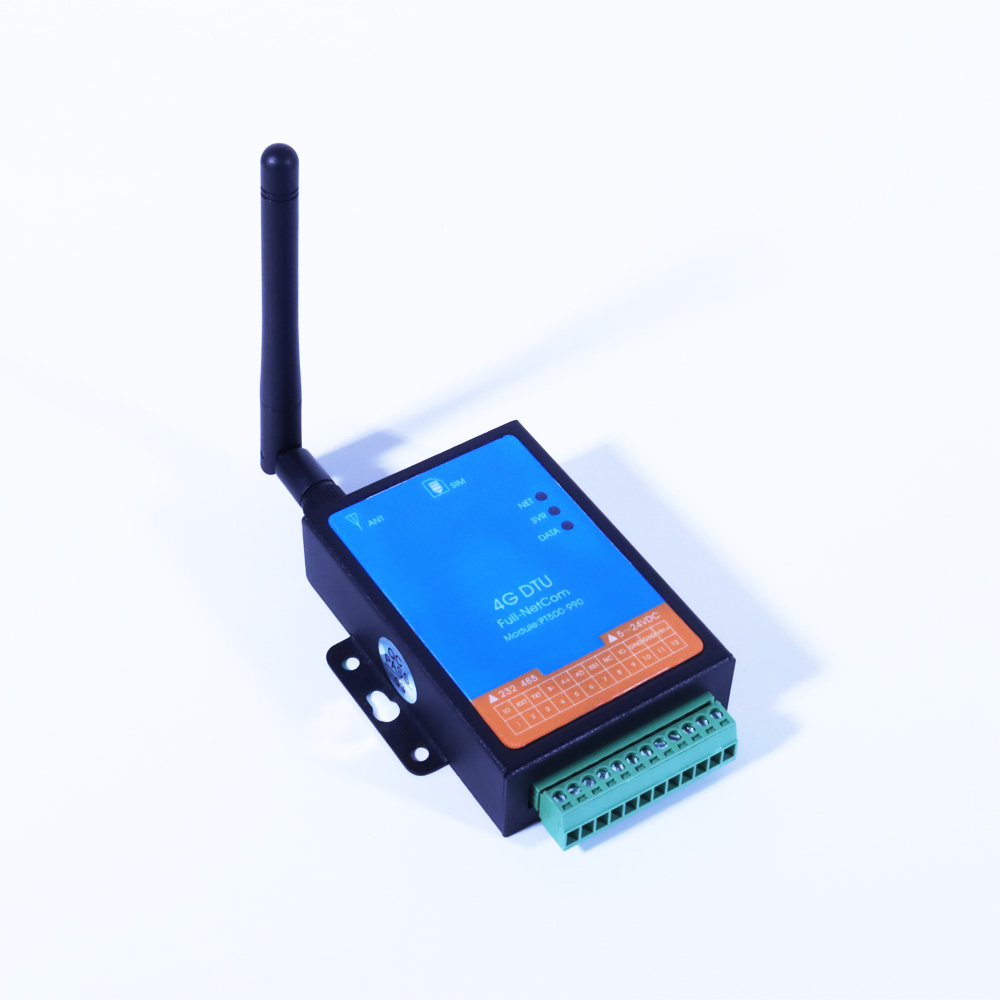

（二）、4G無線通訊模塊主要性能參數

1、營運商：中國移動 4G

2、數據傳輸形式：透傳/無休眠

3、通訊協議：MODBUS RS485-RTU

4、從機最大接入數量：256點（建議小于64點）

5、供電：12-24VDC

6、接收發射電流小于100mA

7、含流量卡，500M/月*3年

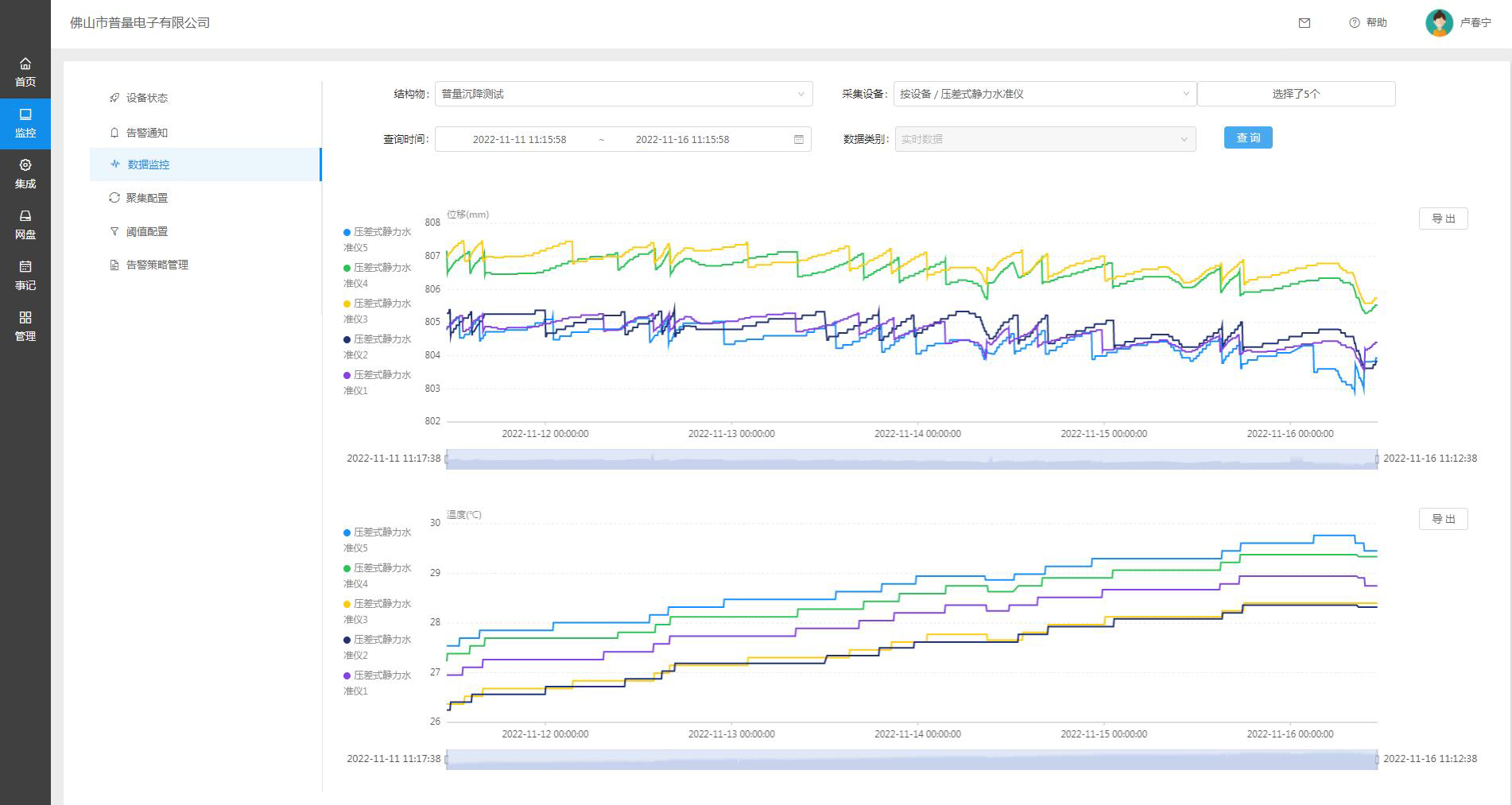

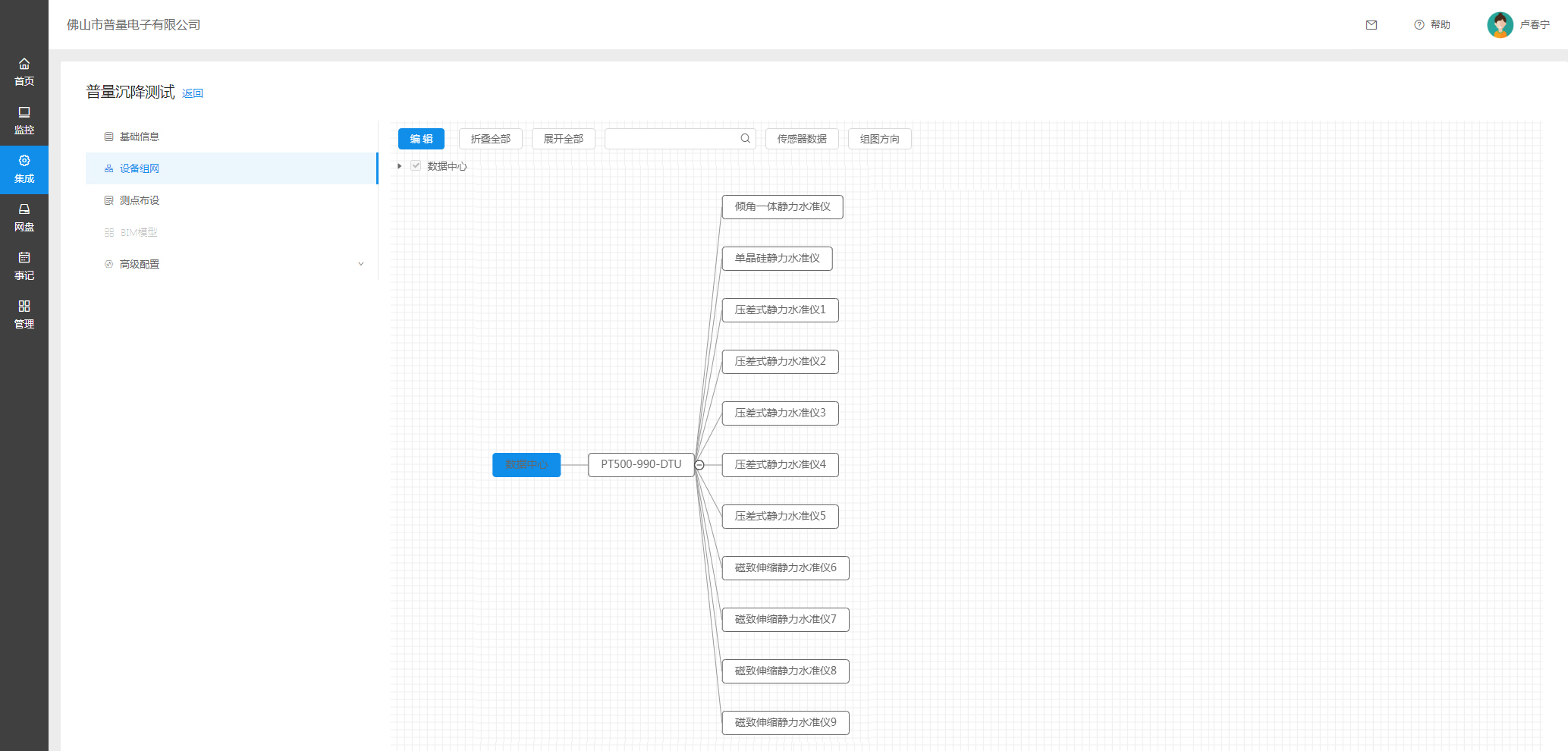

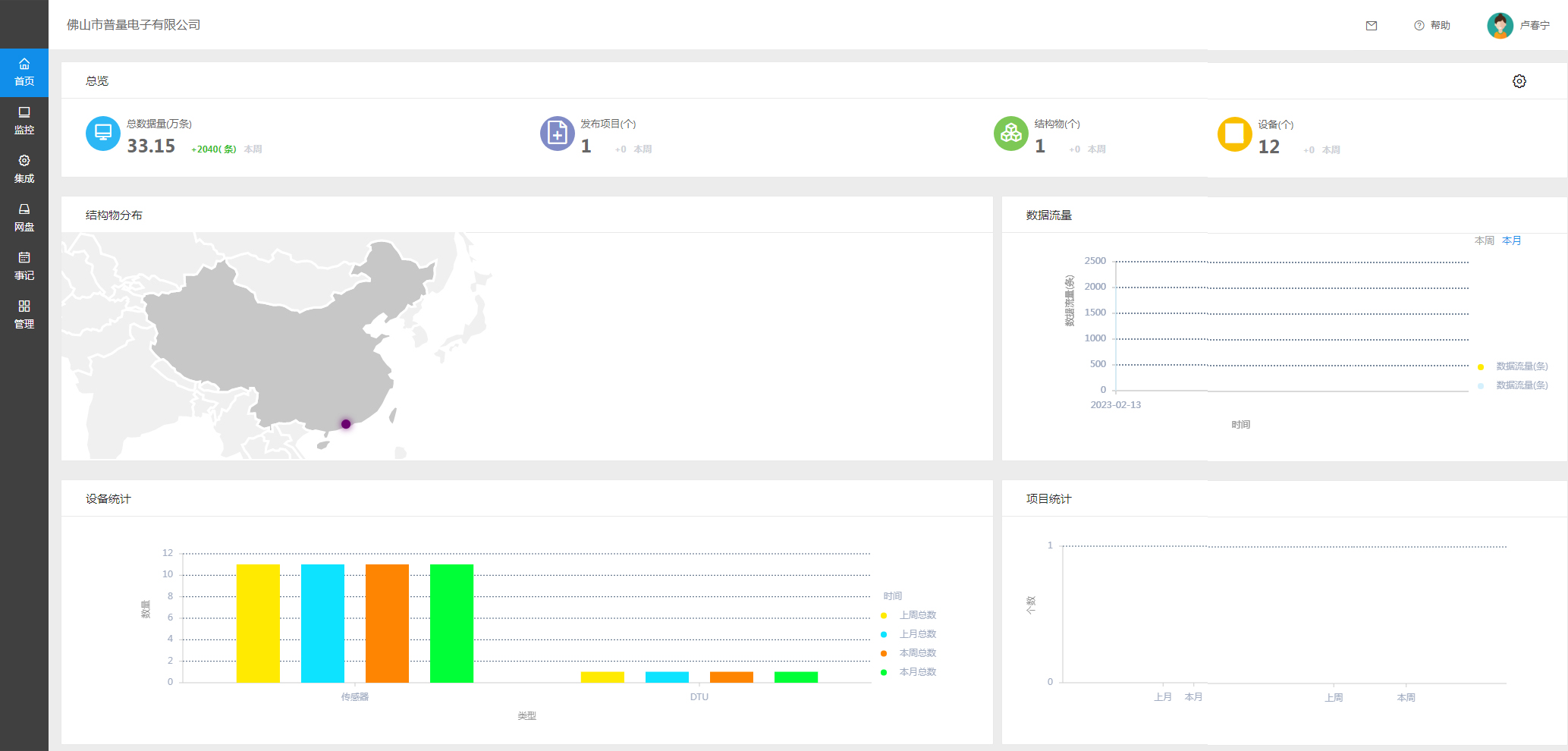

（三）、云監控平臺主要性能參數

1、設備組態、采集、解析

2、設備分組、聯網、添加、刪除管理

3、沉降數據、實時數據監測顯示

4、數據統計、查詢、下載

5、數據預警、記錄、下發用戶
