產品優勢：

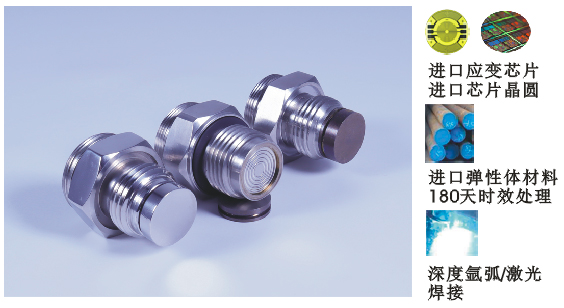

芯 片：
平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質；
采用進口感壓芯片；選進的貼片工藝；
高阻抗、高精度、高穩定性；
彈 性 體：
量程范圍廣（0-50KPA～70MPa/-100KPA～0真空）
進口彈性材料，嚴格的機械加工、熱處理、時效處理工工藝；
100萬次使用壽命以上；

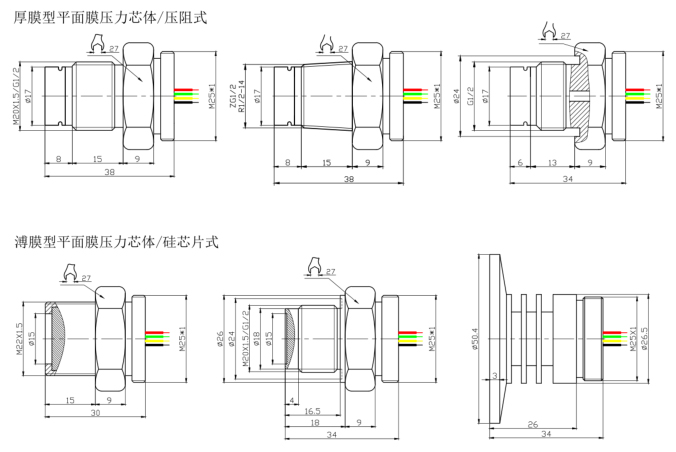

結 構：
厚膜結構：深度氬弧焊接，連接彈性材料與過程接頭，強度高，抗沖擊，耐疲勞；
溥膜結構：激光焊接，連接彈性材料與過程接頭，硅油介質傳遞壓力，響應快，耐疲勞，小量程；
整體結構小巧，過程連接方式多樣化（M20X1.5,G1/2 ,ZG1/2,1/2NPT(螺紋小徑≥17mm)）；
過程連接材料：304或316；
四芯彩色排線或漆包線；
信號處理：
恒壓源供電，差分橋路輸出；
帶溫度補償；
應 用：

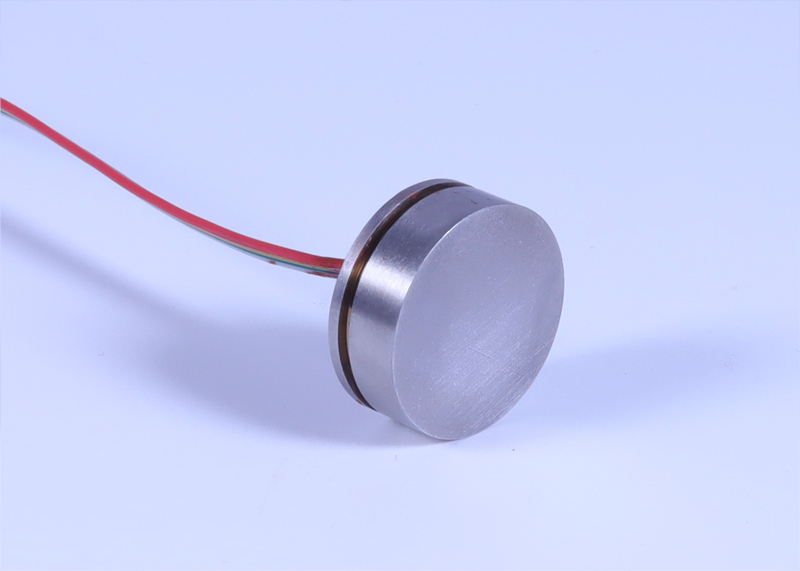

平膜型壓力變送器高壓感壓芯體；

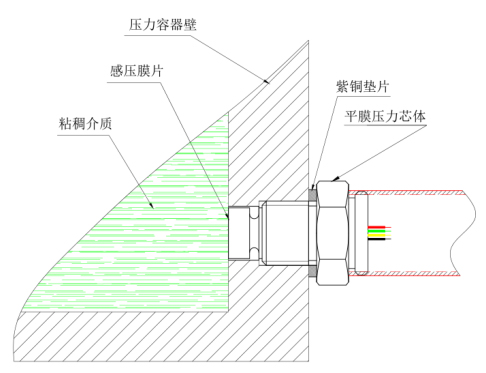

熔體/流體/粘稠性介質壓力測量與控制；
其它民用/工業 自動化領域的壓力測量
訂購注意事項
1、產品量程選擇：
為了使產品精度、壽命、穩定性等功能達到最佳效果，產品的量程選擇參照以下公式計算：
量程 = 系統最大壓力 X （1.2-1.5）倍；
產品的實際測量壓力范圍，應該在量程范圍的15%-80%；

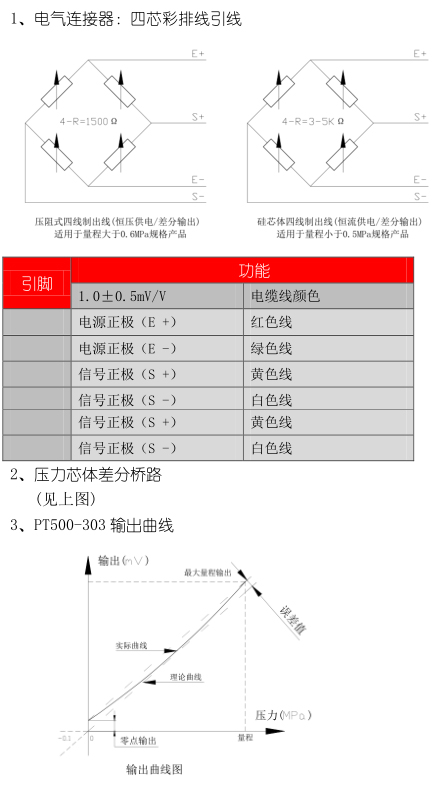

2、產品供電及輸出：
壓力芯體供電電源為恒壓源供電（3-10VDC）；
芯體輸出為差分橋路輸出；
輸出信號約為(0.6-1.5)mV/V
3、用戶要了解產品的測量介質特性：
介質規格、介質溫度、介質純度（是否含有雜質或顆粒等）；
4、用戶要了解產品的安裝環境及安裝方式：
室內或室外安裝；
環境溫度；
要求的密封等級；
設備的振動范圍；
安裝方式：螺紋、法蘭、特殊結構；
安裝空間是否滿足產品外形尺寸；
使用注意事項
產品供電電源為恒壓供電，5VDC（范圍：3-10VDC）；
嚴禁使用硬物（如：螺絲刀、手指、鐵釘?shù)龋┤ナ沟脡盒倔w受壓力測量輸出；
電源和信號線按訂購產品規格要求，正確接線；
產品安裝時，受力部位為“過程連接六方扳手位”，扳手規格與六方相對應；
嚴禁被測系統的介質溫度、壓力量程、激勵電壓超過變送器的額定使用范圍；
注意保護壓力芯體引線，與放大調理板或采集卡連接時，引線嚴禁受到拉力；
壓力芯體屬精密計量儀器，切勿強加沖擊、摔打，以免損壞芯體
產品安裝于通風、干燥、無強腐蝕環境，露天安裝加防護裝置，避免陽光直接照射；
產品儀表嚴禁進水漏水情況，露天安裝加防護裝置，避免陽光直接照射；
常見問題
問 題1：壓力芯體無輸出？
原因 處理方法
引線斷路 檢查引線并修復
斷橋 無法修復，更換
排線接觸不良 重新剝線上錫
問 題2：壓力芯體輸出不對？
原因 處理方法
橋路接線不對 按產品使用說明，正確接線
芯片封膠處受到外力 檢查并除去外力作用
芯體或芯片損壞 無法修復，更換
問 題3：壓力芯體輸出信息不穩定？
原因 處理方法
引線接觸不良 檢查引線并修復
芯片封膠處受到外力 檢查并除去外力作用
恒壓源供電不穩定 檢查并修復
恒壓源輸入阻抗不匹配 更換
恒壓源功率不夠 更換
彈性體超壓或大沖擊 更換
絕緣不良 檢查并修復
